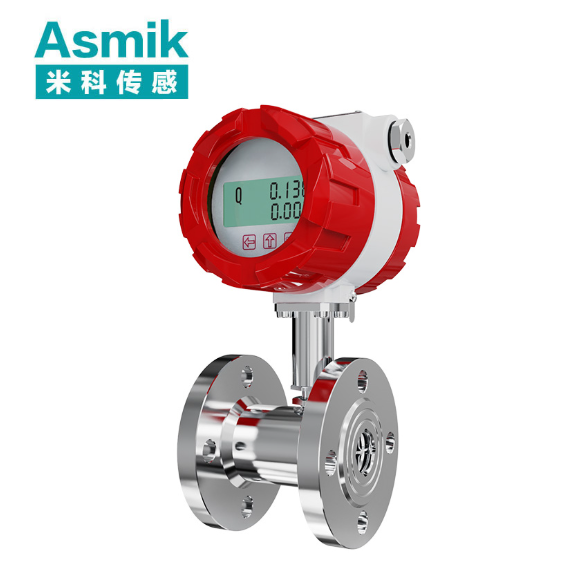

dn40-dn250 渦輪流量計是覆蓋公稱直徑 40mm 至 250mm 中等口徑范圍的速度式流量測量設備，基于渦輪旋轉切割磁場產生脈沖信號的原理工作，核心適配工業循環水支線（dn40-dn100）與總管（dn150-dn250）、市政供水分支管（dn50-dn150）與片區主干管（dn200-dn250）、化工行業中等流量弱腐蝕溶液輸送（如稀酒精、低濃度酸堿）、食品飲料生產線主干管（dn80-dn200）等場景，可測量潔凈或含微量懸浮顆粒（粒徑≤0.1mm）的液體介質（自來水、工業循環水、食品級溶液、弱腐蝕液體），不適用于高粘度（＞50mPa?s）、含纖維或高濃度顆粒的介質。

其典型技術工況因口徑差異呈梯度分布：dn40 型號實際內徑 32-40mm，流量范圍 0.5-10m³/h（流速 0.5-2.5m/s）；dn100 型號實際內徑 90-100mm，流量范圍 8-80m³/h（流速 1.0-3.0m/s）；dn250 型號實際內徑 230-250mm，流量范圍 20-300m³/h（流速 1.2-2.8m/s）；全口徑測量精度 0.5%-1.0% FS，重復性誤差≤0.2%，工作壓力 PN1.6-PN4.0MPa，介質溫度 - 20℃-120℃（普通型號）、-40℃-180℃（高溫型號）。針對不同口徑痛點 —— 小口徑（dn40-dn80）流場敏感、安裝空間狹小，大口徑（dn200-dn250）壓損控制難、渦輪慣性大，該流量計通過差異化渦輪結構、梯度化軸承設計、適配性流場優化，解決傳統渦輪流量計 “小口徑精度易衰減、大口徑響應慢” 的問題，同時具備響應速度快（≤0.1 秒）、可用于貿易結算、維護成本低的優勢。本文將從核心構成、工作原理、口徑適配特性、典型應用及維護規范展開，系統解析其技術特點與實用價值，為中等口徑液體計量提供參考。

一、dn40-dn250 渦輪流量計的核心構成與口徑適配設計

dn40-dn250 渦輪流量計的核心構成圍繞 “全口徑流量覆蓋”“差異化流場適配”“穩定脈沖輸出” 三大需求，分為測量管組件、渦輪組件、信號檢測單元及信號處理模塊，各部件參數隨口徑梯度優化，確保不同口徑均能精準計量。

（一）測量管組件：全口徑的流場與壓力承載基礎

測量管作為介質流通與渦輪安裝的載體，需根據口徑差異調整材質、壁厚與流場優化結構，平衡壓損與流速均勻性：

• 材質與壁厚梯度設計：
  • 小口徑（dn40-dn80）：采用 304 不銹鋼（中性潔凈介質）或 316L 不銹鋼（弱腐蝕介質），壁厚按壓力梯度設計：dn40 PN1.6MPa 時 3mm、PN2.5MPa 時 4mm；dn80 PN1.6MPa 時 4mm、PN4.0MPa 時 6mm，通過 1.5 倍公稱壓力水壓試驗（保壓 20 分鐘無泄漏）。內壁電解拋光（粗糙度 Ra≤0.8μm），減少小口徑流道內雜質附著（如 dn40 管道若有 0.2mm 結垢，易導致渦輪卡滯）；
  • 大口徑（dn150-dn250）：采用 304 不銹鋼或 Q235 碳鋼（市政供水等非腐蝕場景），壁厚適配大流量沖刷：dn150 PN2.5MPa 時 8mm、dn250 PN4.0MPa 時 12mm，內壁噴砂處理（粗糙度 Ra≤1.6μm），降低大流量下介質對管壁的磨損，同時通過 “變徑過渡段” 設計（進口端從管道內徑漸變至渦輪安裝段內徑，偏差≤5%），避免大口徑流場突變導致的渦輪旋轉不穩定；
• 流場優化部件：
  • 小口徑（dn40-dn80）：內置微型導流器（葉片數量 3-4 片，厚度 1.5-2mm），安裝于渦輪上游 50-80mm 處，引導介質形成軸向流動（小口徑易因管道彎頭產生旋流，旋流會導致渦輪偏磨，誤差超 ±1.5%），導流后流速分布均勻性提升 30%；
  • 大口徑（dn150-dn250）：采用蜂窩式整流網（孔徑 20-30mm，厚度 50-80mm），安裝于渦輪上游 150-200mm 處，削弱大流量下的湍流脈動（dn250 管道若湍流強度超 0.15，渦輪轉速波動超 ±3%），整流后湍流強度降至 0.08 以下，確保渦輪穩定旋轉。

（二）渦輪組件：全口徑的核心計量部件

渦輪組件是流量信號的生成源，其結構（葉片數量、材質、慣性）隨口徑梯度優化，適配不同流量范圍的旋轉需求：

• 渦輪結構與材質差異：
  • 小口徑（dn40-dn80）：采用輕質材料（工程塑料如 PPS 或鈦合金），葉片數量 3-6 片（dn40 為 3 片，dn80 為 6 片），葉片厚度 1.0-1.5mm，輪轂直徑為管道內徑的 1/3（dn40 輪轂直徑 13mm），輕量化設計可降低啟動流量（dn40 啟動流量≤0.3m³/h），避免小流量時渦輪無法旋轉；
  • 大口徑（dn150-dn250）：采用高強度材料（304 不銹鋼或哈氏合金 C276），葉片數量 8-12 片（dn150 為 8 片，dn250 為 12 片），葉片厚度 2.0-3.0mm，輪轂直徑為管道內徑的 1/4（dn250 輪轂直徑 62mm），多葉片設計可提升大流量下的脈沖信號密度（dn250 每轉產生 12 個脈沖，比小口徑多 2-3 倍），減少信號波動；
• 軸承系統梯度適配：
  • 小口徑（dn40-dn80）：采用高精度滾珠軸承（材質氮化硅陶瓷或不銹鋼），軸承內徑 2-5mm，徑向跳動≤0.01mm，摩擦系數≤0.001，適配小流量低扭矩場景，確保渦輪在 0.5m³/h 低流量下仍能平穩旋轉，使用壽命≥10000 小時（連續運行）；
  • 大口徑（dn150-dn250）：采用滑動軸承（材質碳石墨或碳化硅），軸承內徑 10-20mm，承載能力≥500N，適配大流量下渦輪的慣性沖擊（dn250 渦輪旋轉慣性是 dn40 的 8-10 倍），通過介質潤滑減少磨損，使用壽命≥8000 小時（連續運行），部分型號可加裝潤滑油路（工業高負荷場景）。

（三）信號檢測單元：全口徑的脈沖采集保障

信號檢測單元通過渦輪旋轉切割磁場生成脈沖，需根據口徑調整傳感器位置與靈敏度，確保脈沖信號穩定：

• 傳感器類型與布局：
  • 全口徑統一采用磁電式傳感器（含永久磁鐵與線圈），線圈匝數 1500-2500 匝（小口徑 1500 匝，大口徑 2500 匝，提升大流量下信號幅值），磁感應強度 0.2-0.3T；
  • 小口徑（dn40-dn80）：傳感器緊貼測量管外壁（距離渦輪葉片 1-2mm），適配小渦輪直徑，避免信號衰減；大口徑（dn150-dn250）：傳感器嵌入測量管內壁（深度 5-8mm），靠近渦輪葉片旋轉軌跡，確保大直徑渦輪旋轉時仍能穩定切割磁場，脈沖占空比 50%±10%（全口徑一致）；
• 信號抗干擾設計：
  • 小口徑因安裝空間受限，傳感器線纜采用屏蔽雙絞線（線徑 0.5mm²），長度≤2 米，減少設備振動干擾；大口徑多安裝于工業管廊，傳感器加裝金屬屏蔽罩（防護等級 IP65），線纜穿鍍鋅管保護，抗電磁干擾能力符合 GB/T 17626.3 標準（抗射頻電磁場輻射干擾≥10V/m）。

（四）信號處理模塊：全口徑的流量計算核心

模塊整合脈沖信號處理、流量計算與功能擴展，適配不同口徑的流量范圍與應用需求：

• 核心計算功能：
  • 采用工業級 32 位 MCU（運算速度≥80MHz），支持每秒 500 次脈沖采樣，通過公式 “Q=K×f”（Q 為瞬時流量，K 為儀表常數，f 為脈沖頻率）計算流量，K 值隨口徑標定：dn40 K≈100 脈沖 / L，dn100 K≈20 脈沖 / L，dn250 K≈5 脈沖 / L；
  • 內置溫壓補償模塊（小口徑可選裝，大口徑標配）：通過 PT1000 溫度傳感器（精度 ±0.5℃）與壓力變送器（精度 ±0.2% FS）采集介質參數，修正密度變化導致的誤差（如 20℃水密度 1000kg/m³，80℃時降至 971.8kg/m³，無補償時誤差超 ±2%，補償后≤±0.3%）；
• 功能擴展與輸出：
  • 輸出接口：全口徑支持脈沖輸出（TTL 電平）、4~20mA 電流輸出（線性度≤±0.1%）、RS485 通訊（Modbus-RTU 協議）；小口徑模塊體積小巧（80mm×60mm×40mm），適配設備旁側安裝；大口徑模塊支持數據存儲（8GB Flash，存 1 年歷史數據），適配遠程監控需求；
• 防護與環境適配：
  • 模塊防護等級 IP65（全口徑一致），小口徑模塊耐溫 - 20℃-60℃，大口徑模塊因安裝環境復雜，耐溫范圍擴展至 - 40℃-80℃，內置過壓保護（輸入電壓超 30V 時自動斷電）。

二、dn40-dn250 渦輪流量計的工作原理與口徑適配邏輯

該流量計基于 “渦輪旋轉 - 脈沖生成 - 流量換算” 的核心原理，結合不同口徑的流場特性與流量范圍，通過結構優化與算法修正，確保全口徑計量精準。

（一）基礎工作原理：渦輪旋轉與脈沖計量

1. 渦輪旋轉觸發：介質沿測量管流動時，沖擊渦輪葉片產生扭矩，克服軸承摩擦阻力后推動渦輪旋轉，轉速與流速成正比 —— 小口徑（dn40）流速 0.5m/s 時，渦輪轉速約 500r/min；大口徑（dn250）流速 2.0m/s 時，渦輪轉速約 150r/min；
2. 脈沖信號生成：渦輪旋轉過程中，葉片交替切割傳感器的磁場，使線圈產生感應電動勢（脈沖信號），脈沖頻率與渦輪轉速成正比（流速越高，頻率越高）；
3. 流量計算與輸出：信號處理模塊采集脈沖信號，經濾波、放大后換算為脈沖頻率 f，代入標定的 K 值計算瞬時流量 Q；累積流量為瞬時流量對時間的積分（積分間隔 0.1 秒，避免小流量漏計），同時通過 4~20mA 或 RS485 輸出數據，溫壓補償模塊實時修正密度偏差，確保標況流量準確。

以 dn100 工業循環水場景為例：介質為 25℃循環水（密度 997kg/m³），渦輪轉速 1000r/min，脈沖頻率 f=1000r/min×20 脈沖 /r÷60≈333.3Hz，K=20 脈沖 / L=20000 脈沖 /m³，瞬時流量 Q=333.3Hz÷20000 脈沖 /m³×3600≈60m³/h，與實際流量誤差≤±0.5%。

（二）全口徑適配邏輯

1. 小口徑（dn40-dn80）的流場與低流量適配：
   • 小口徑管道內徑小（dn40 僅 32-40mm），流體易因管道彎頭、閥門形成旋流，導致渦輪偏磨或轉速波動。通過微型導流器引導介質軸向流動，使渦輪受力均勻，偏磨率降低 80%；同時采用輕質渦輪與低摩擦軸承，降低啟動扭矩，確保 0.5m³/h 低流量時渦輪仍能旋轉，避免 “小流量無信號” 問題；
   • 低流量時脈沖頻率低（dn40 0.5m³/h 時 f≈8.3Hz），模塊采用 “脈沖倍頻算法”（將單個脈沖拆分為 4 個計數信號），提升采樣分辨率，低流量誤差從 ±1.0% 降至 ±0.5%。
2. 中口徑（dn100-dn150）的流量波動適配：
   • 中口徑流量范圍寬（dn100 8-80m³/h），流速變化幅度大（1.0-3.0m/s），渦輪慣性易導致響應滯后。采用 “變節距葉片” 設計（葉片間距從進口端到出口端漸變），降低渦輪啟動慣性，響應時間從 0.2 秒縮短至 0.1 秒；模塊啟用 “動態 K 值修正”（根據流速調整 K 值，流速 1.0m/s 時 K=20.2 脈沖 / L，流速 3.0m/s 時 K=19.8 脈沖 / L），全量程誤差控制在 ±0.5% 以內。
3. 大口徑（dn200-dn250）的壓損與慣性適配：
   • 大口徑流量大（dn250 20-300m³/h），渦輪直徑與重量大（dn250 渦輪重量約 500g），旋轉慣性大，易因流量驟變導致轉速滯后。采用 “輕量化渦輪輪轂”（空心結構，重量降低 30%）與 “蜂窩式整流網”，減少湍流對渦輪的沖擊，轉速波動從 ±5% 降至 ±2%；
   • 大口徑壓損控制關鍵：通過 “流線型渦輪葉片”（葉片前緣圓弧過渡，阻力系數降低 40%）與 “大流通面積設計”（渦輪占流道面積比≤30%），dn250 型號壓損≤0.03MPa（流速 2.0m/s 時），遠低于同口徑孔板流量計（0.08-0.12MPa），避免大流量下管道能耗激增。

三、dn40-dn250 渦輪流量計的功能特性與典型應用

（一）核心功能特性

1. 全口徑高精度與寬量程：測量精度 0.5%-1.0% FS，重復性≤0.2%，符合 JJG 198-2002《速度式流量計檢定規程》0.5 級要求，可用于工業貿易結算；量程比 1:10-1:20（dn40 1:20，dn250 1:15），適配不同口徑的流量波動，無需頻繁更換表計；
2. 響應速度快與壓損低：全口徑響應時間≤0.1 秒，適配流量驟變場景（如設備冷卻啟停）；小口徑壓損≤0.02MPa（dn40 流速 2.0m/s 時），大口徑壓損≤0.03MPa（dn250 流速 2.0m/s 時），比同口徑電磁流量計（≤0.02MPa）略高，但遠低于孔板、渦街流量計，降低管道輸送能耗；
3. 口徑差異化適配性：小口徑體積小巧（dn40 總長≤150mm，重量≤1kg），適配設備旁側狹小空間；大口徑采用法蘭連接（符合 GB/T 9119-2020），安裝便捷，且支持水平 / 垂直安裝（垂直安裝時液體自下而上，確保渦輪潤滑）；
4. 智能運維與環境適應：大口徑標配數據存儲與溫壓補償，小口徑可選裝；全口徑支持 RS485 遠程通訊，可接入工業 DCS、市政水務平臺，實現遠程抄表（替代人工，效率提升 95%）；故障自診斷功能可檢測渦輪卡滯（脈沖頻率驟降）、傳感器斷線，通過 LED 指示燈報警，減少巡檢頻次；
5. 多介質兼容：渦輪與測量管材質可選 304/316L 不銹鋼、鈦合金，適配中性、弱腐蝕、食品級介質，如 dn40 鈦合金型號可用于醫療藥液輸送，dn250 316L 型號可用于化工稀酸輸送。

（二）典型應用場景與口徑適配方案

應用場景	適配口徑	介質特性	推薦配置	核心價值
精密機床冷卻支線	dn40-dn50	30-40℃冷卻循環水，含微量切削液（粒徑≤0.05mm），壓力 0.8MPa，流量 1-5m³/h，空間狹小	304 測量管 + 塑料渦輪 + 滾珠軸承 + 脈沖輸出 + IP65	小體積適配機床旁安裝，0.5 級精度確保冷卻流量穩定，避免機床過熱停機（原停機率 3% 降至 0.5%），軸承使用壽命 10000 小時，年維護成本降低 60%
市政供水分片區支管	dn80-dn150	10-30℃自來水，壓力 1.0MPa，流量 15-50m³/h，戶外安裝，需遠程抄表	304 測量管 + 不銹鋼渦輪 + 滑動軸承 + 4~20mA+RS485+IP65	寬量程適配片區用水波動（早高峰 50m³/h，夜間 15m³/h），4~20mA 接入水廠 SCADA 系統，遠程監控漏損，片區漏損率從 12% 降至 7%，年節水 2 萬 m³
食品廠果汁主干管	dn100-dn200	20-30℃橙汁（含果肉顆粒≤0.1mm），壓力 0.6MPa，流量 20-120m³/h，衛生要求高	316L 測量管 + 鈦合金渦輪 + 食品級滑動軸承 + 溫壓補償 + IP65	316L + 鈦合金符合 GB 4806.9 標準，無介質污染；溫壓補償修正果汁密度變化（20℃密度 1030kg/m³，30℃降至 1025kg/m³），計量誤差≤±0.5%，包裝量偏差從 2% 降至 0.8%
工業循環水總管	dn200-dn250	30-50℃循環水，含微量雜質（粒徑≤0.1mm），壓力 1.6MPa，流量 80-250m³/h，工業強干擾	Q235 碳鋼測量管 + 不銹鋼渦輪 + 滑動軸承 + 數據存儲 + 4~20mA+IP65	大流通面積設計壓損≤0.03MPa，年節約水泵能耗 8 萬元；數據存儲保留 1 年歷史流量，便于能耗分析；抗干擾設計確保強電磁環境下信號穩定，誤差≤±0.5%

四、dn40-dn250 渦輪流量計的維護規范

（一）安裝操作規范

1. 全口徑通用安裝要求：
   • 直管段：小口徑（dn40-dn80）上游≥15 倍管徑、下游≥5 倍管徑；大口徑（dn150-dn250）上游≥10 倍管徑、下游≥5 倍管徑，避免靠近泵體、閥門、彎頭（流場紊亂導致誤差超 ±2%）；
   • 介質條件：安裝前用高壓水（小口徑≤0.6MPa，大口徑≤1.0MPa）沖洗管道，去除焊瘤、雜質（粒徑＞0.1mm 會磨損渦輪）；高粘度介質需預熱（≤50℃），避免渦輪卡滯；
   • 接線：脈沖 / 4~20mA 線纜采用屏蔽雙絞線，與動力電纜間距≥300mm；RS485 通訊屏蔽層單端接地（接地電阻≤10Ω），避免信號干擾。
2. 口徑差異化安裝細節：
   • 小口徑（dn40-dn80）：優先水平安裝，渦輪軸線水平，避免垂直安裝導致軸承潤滑不足；螺紋連接（G1-G2）時纏繞生料帶（1-2 圈），扭矩 5-10N?m，避免過度擰緊損壞測量管；
   • 大口徑（dn150-dn250）：法蘭連接（符合 GB/T 9119），對齊螺栓孔后分 3 次擰緊（30%→60%→100%），PN2.5MPa 時螺栓扭矩 400-600N?m；安裝后通入 0.8MPa 清水保壓 24 小時，檢查法蘭無泄漏（用肥皂水涂抹）。
3. 參數設置與校準：
   • 輸入口徑對應的 K 值（出廠標定值）、介質密度（如自來水 1000kg/m³）、量程范圍；大口徑需設置溫壓補償參數（溫度范圍、壓力范圍）；
   • 零點校準：關閉閥門，管道無流動時，模塊自動清零；小口徑低流量校準（如 dn40 通入 0.5m³/h 標準流量，調整 K 值至顯示一致），大口徑在 20%、50%、80% 量程點校準，確保全量程精度。

（二）維護要點

1. 日常維護（每月 1 次）：
   • 小口徑：檢查渦輪旋轉靈活性（關閉閥門后手動轉動渦輪，應無卡滯）；清潔表體外殼，查看 LED 指示燈是否正常（綠燈常亮為正常，紅燈閃爍為故障）；
   • 大口徑：對比本地顯示值與遠程平臺數據（流量偏差≤±1%）；檢查溫壓傳感器接線是否松動，壓力顯示是否在 PN 范圍內（避免超壓損壞）。
2. 定期維護（每 6-12 個月，依口徑差異）：
   • 小口徑（每 6 個月）：拆卸測量管，檢查軸承磨損（徑向間隙＞0.1mm 時更換）；清潔渦輪葉片（用軟布擦拭，避免劃傷）；重新校準 K 值，確保精度；
   • 大口徑（每 12 個月）：通過工業內窺鏡觀察渦輪與軸承磨損（無需拆卸）；更換潤滑油（滑動軸承型號，加注食品級潤滑油 1-2mL）；用標準體積管校準 3 個流量點，誤差超 ±0.5% 時調整 K 值。
3. 故障排查：
   • 無脈沖 / 流量顯示：小口徑檢查軸承是否卡滯（清潔或更換），傳感器接線是否斷線；大口徑檢查渦輪是否因雜質卡死（用壓縮空氣吹掃），模塊電源是否正常；
   • 流量偏差大：檢查直管段是否滿足要求，介質粘度是否超范圍；小口徑低流量偏差大時重新校準 K 值，大口徑檢查溫壓補償傳感器是否故障；
   • 通訊中斷：RS485 檢查 A/B 線是否接反，終端電阻（120Ω）是否安裝；4~20mA 輸出異常時用電流表測量，偏差超 ±0.1mA 時重新標定 D/A 轉換器。

五、總結

dn40-dn250 渦輪流量計通過 “口徑梯度化結構設計、全量程精度控制、差異化環境適配” 的核心優勢，精準覆蓋中等口徑液體計量需求，解決了小口徑流場敏感、大口徑壓損與慣性的痛點，其 0.5-1.0 級精度、快響應速度、低維護成本的特性，使其成為工業循環水、市政供水、食品化工等領域的優選設備。
在選型與使用中，需緊扣 “口徑匹配流量范圍（小口徑選 dn40-dn80，大流量選 dn200-dn250）、介質特性定材質（腐蝕選 316L，食品選鈦合金）、場景需求定功能（遠程監控選 RS485 + 存儲，貿易結算選溫壓補償）” 的原則，通過規范安裝與分級維護，充分發揮其計量價值。
未來，隨著工業智能化發展，該流量計將進一步整合 AI 流量預測（基于歷史數據優化泵組運行）、無線通訊（NB-IoT，適配無布線場景）功能，實現 “計量 - 監控 - 預警 - 優化” 一體化，助力中等口徑流量系統邁向更高效、更智能的管理模式，為工業降本增效、水資源節約提供關鍵技術支撐。
